Como hacer una cadenas para la nieve o morir en el intento

Mensaje por Neo »

La idea: Realizar unas cadenas para la rueda trasera y poder traccionar en la nieve con nuestra moto.

Materiales:

Una cadena ... en mi caso de 6 metros de 3 mm el eslabón.

Imagen

Unas anillas ...

Imagen

Unos cierres ...

Imagen

Unos pulpos de goma pequeños ...

Imagen

Elaboración:

1º Cogemos la cadena y la colocamos en contacto y a lo ancho del neumático para ver cuantos eslabones necesitamos para realizar los tramos transversales. Yo he cogido el ancho y un eslabón por lado mas. O sea que mis tramos transversales entrarán un eslabón por cada lado hacia la llanta cuando se tensen las cadenas. En mi caso los tramos transversales son de 16 eslabones.

2º Con un metro medimos desde el eje de la rueda hasta donde lleguen los tramos transversales para obtener el Radio y cálculamos el perímetro de la circunferencia imaginaria en la que estarán colocados los tramos paralelos de la cadena. Para calcular el perímetro tan sencillo como aplicar la siguiente fórmula 3'141592 * 2 * Radio (el valor medido anteriormente).

3º Cortamos la cadena en 2 tramos que denominaremos Paralelos con el largo según el resultado calculado en el punto 2; y tantos tramos transversales como creamos conveniente (en mi caso 10 tramos) según los eslabones calculados en el punto 1.

4º Unimos los tramos transversales a los paralemos utilizando para ello las anillas, dejando entre tramo transversal y tramo transversal la misma distancia. Yo le he hecho colocando cada tramo transerval a 8 eslabones del anterior.

Imagen

5º Una vez colocados todos los tramos transversales la cadena ya empezará a tomar forma.

6º Colocamos los cierres en el extremo de cada uno de los tramos paralelos.


Resultado:

Imagen

Colocación

Con el caballete de la moto puesto, cogemos los dos extremos de los tramos paralelos que tienen los eslabones de cierre los hacemos pasar por encima de la rueda y hacia delante hasta que los podamos coger por debajo.

Unimos los cierres con los eslabones del otro extremo y los cerramos. Colocamos los pulpos de lado a lado de los tramos paralelos para que tensen la cadena.

Sin unir ...

Imagen

Sin pulpos...

Imagen

Vista pulpos ...

Imagen

Vista superior ...

Imagen


NOTA: Ahora solo falta que cuando las pruebe confirme si funcionan o no y ESPERO NO TENER QUE PROBARLAS NUNCA :lol3d:

Avatar de Usuario
FAZER 26
Mensajes: 665
Registrado: 09 Dic 2007, 22:35
Ubicación: Santa Eulalia de Ronçana

Re: Como hacer una cadenas para la nieve o morir en el intento

Mensaje por FAZER 26 »

Esta muy bien el invento :rules3d: te las currao eehhhhh, y to esto pa ir a ELEFANTES, hay quien
en una GS 1200, sí como la de Figot que le han puesto dos ESQUIES uno a cado lado claro, cuando
lo vea le preguntare si le hizo fotos, el Figot tambien lo conoce

Avatar de Usuario
Kaisser Xose
Mensajes: 2449
Registrado: 13 Jul 2007, 04:12
Ubicación: Cerdanyola del valles

Re: Como hacer una cadenas para la nieve o morir en el intento

Mensaje por Kaisser Xose »

Yo tambien tenia las mias :cry3d:
Adjuntos
Imagen
Nos reagruparemos en el infierno !!!

figot
Mensajes: 429
Registrado: 14 Sep 2007, 16:54
Ubicación: riba roja d'ebre

Re: Como hacer una cadenas para la nieve o morir en el intento

Mensaje por figot »

el Figot tambien lo conoce

creo que te refieres al antonio,con una gs negra

NEO te lo as currado mucho y quedan :rules3d: yo me quiero comprar unas pero viendo como te han quedado me parece que are un poco de bricolage como tu y asi me ahorro unos euros....
para subir a elefantes me lleve unas bridas tipo unex para poner en la rueda trasera ''para salir del paso puede servir'' y tambien llevaba 2 botes de cadena liquida dicen que dura muy poco pero para sacar la moto de una rampa... puede servir, al final no tube ni que poner las bridas ni la cadena ni nada de nada....
el destino solo es una escusa para iniciar la aventura

Avatar de Usuario
FAZER 26
Mensajes: 665
Registrado: 09 Dic 2007, 22:35
Ubicación: Santa Eulalia de Ronçana

Re: Como hacer una cadenas para la nieve o morir en el intento

Mensaje por FAZER 26 »

figot escribió:el Figot tambien lo conoce

creo que te refieres al antonio,con una gs negra
Si has acertado, me referia a este Antonio, pero me lo he encontrado en Amotonamiento y me ha comentado
que no hera el sino un colega suyo

mochuelo
Mensajes: 47
Registrado: 18 May 2009, 12:49

Re: Como hacer una cadenas para la nieve o morir en el intento

Mensaje por mochuelo »

joder...que bien pensado...sois unos fieras...

ahora yo...!!!!jejeje saludos..

Avatar de Usuario
PEPEMOTO
Mensajes: 2746
Registrado: 02 Nov 2008, 21:56
Ubicación: Esparreguera / Barcelona
Contactar:

Re: Como hacer una cadenas para la nieve o morir en el intento

Mensaje por PEPEMOTO »

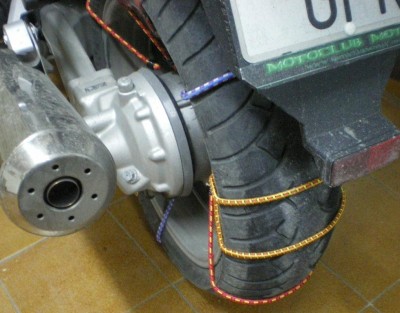

Estoy pensando que con unas bridas unex.......de esas de plastico......podria ser una solucion, rapida,barata y facil de poner....haber si realizo unas fotos...solo falta probarlas.
Imagen


TRIUMPH TIGER 800 XRX

Avatar de Usuario
FAZER 26
Mensajes: 665
Registrado: 09 Dic 2007, 22:35
Ubicación: Santa Eulalia de Ronçana

Re: Como hacer una cadenas para la nieve o morir en el intento

Mensaje por FAZER 26 »

Al figot se le destrozaron estas cadenas echas como las Neo y no por los empalmes sino por los eslabones de la cadenas, tienen que ser mas gorda la cadena je je, asin que no te molestes en bridas

Avatar de Usuario
PEPEMOTO
Mensajes: 2746
Registrado: 02 Nov 2008, 21:56
Ubicación: Esparreguera / Barcelona
Contactar:

Re: Como hacer una cadenas para la nieve o morir en el intento

Mensaje por PEPEMOTO »

FAZER 26 escribió:Al figot se le destrozaron estas cadenas echas como las Neo y no por los empalmes sino por los eslabones de la cadenas, tienen que ser mas gorda la cadena je je, asin que no te molestes en bridas
Hay que tener en cuenta.....que con las cadenas solo se puede circular con nieve..
Imagen


TRIUMPH TIGER 800 XRX

figot
Mensajes: 429
Registrado: 14 Sep 2007, 16:54
Ubicación: riba roja d'ebre

Re: Como hacer una cadenas para la nieve o morir en el intento

Mensaje por figot »

Imagen
el destino solo es una escusa para iniciar la aventura

figot
Mensajes: 429
Registrado: 14 Sep 2007, 16:54
Ubicación: riba roja d'ebre

Re: Como hacer una cadenas para la nieve o morir en el intento

Mensaje por figot »

Imagen
el destino solo es una escusa para iniciar la aventura

figot
Mensajes: 429
Registrado: 14 Sep 2007, 16:54
Ubicación: riba roja d'ebre

Re: Como hacer una cadenas para la nieve o morir en el intento

Mensaje por figot »

podeis ver las fotos?????? :roll3d:
el destino solo es una escusa para iniciar la aventura

figot
Mensajes: 429
Registrado: 14 Sep 2007, 16:54
Ubicación: riba roja d'ebre

Re: Como hacer una cadenas para la nieve o morir en el intento

Mensaje por figot »

Imagen
el destino solo es una escusa para iniciar la aventura

figot
Mensajes: 429
Registrado: 14 Sep 2007, 16:54
Ubicación: riba roja d'ebre

Re: Como hacer una cadenas para la nieve o morir en el intento

Mensaje por figot »

Imagen
el destino solo es una escusa para iniciar la aventura

figot
Mensajes: 429
Registrado: 14 Sep 2007, 16:54
Ubicación: riba roja d'ebre

Re: Como hacer una cadenas para la nieve o morir en el intento

Mensaje por figot »

[url=http://subefotos.com/ver/?26f7c19985970 ... 874afo.jpg] Imagen[/url

esto es la mejor cadena para la rueda trasera, no se mueve y aguanta mucho, si empezais a poner cierres,arandelas y demás cosas se os reventarán, eleguir el expessor que más os guste y pá alante :hi3d:
